盾构机液压系统是刀盘转动和千斤顶推进的动力源，在盾构机掘进中起到至关重要的作用。液压系统的正常与否，直接关系到盾构工作效率的高低。当液压系统油温上升幅度较大、油温上升速度过快时，会严重影响到液压油性能，对设备的正常使用带来危害。并且由于盾构机油温上限联锁，当油温升高到设定极限时，将会迫使盾构机停止运转等待油温下降，影响工程掘进进度。
盾构机液压系统
某三菱Φ6260泥水平衡式盾构机的液压系统主要由刀盘驱动系统和盾构推进系统组成。刀盘驱动系统主要由8个功率为160kW的油泵、12个液压驱动马达、1个3250m的刀盘油箱组成。盾构机最大的装备扭矩为6327kNm。盾构推进系统主要由1个功率为55kW的油泵、24支最大推力为1500kN的推进千斤顶、16支最大推力为2000kN的铰接千斤顶、1个2400m的盾构油箱组成。
盾构机液压系统首先由电动机带动油泵从油箱中吸油，然后将具有压力的油液通过管路输送到刀盘驱动马达或推进千斤顶，将压力转化为机械能，驱动刀盘转动或千斤顶伸缩。盾构机液压循环如图2-19所示。

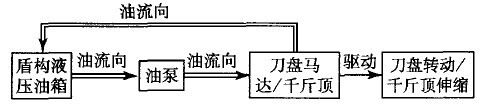

图2-19盾构液压循环示意图
