变频器主回路的构成

日期：2011-07-29 15:57:30 查看次数： 0 次

变频器主回路的构成及各元件的作用及功能？

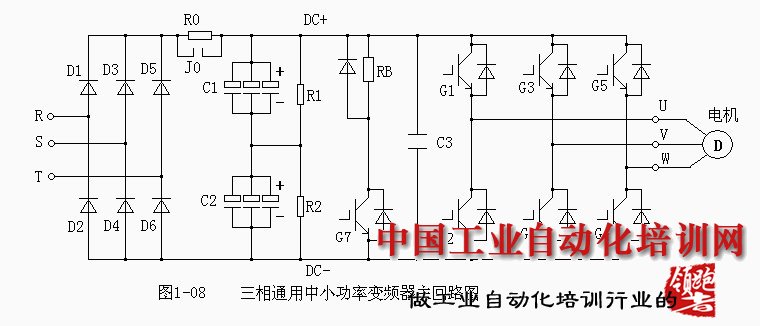

答：变频器主回路由整流二极管（或可控硅）、充电限流电阻和旁路开关、基频滤波电解电容、均压电阻、高频滤波电容、制动单元（可选件）、逆变模块（IGBT管）、续流二极管等

（1）整流二极管：D1、D2、D3、D4、D5、D6；

其作用是将电网交流电源整流成直流

（2）充电限流电阻和旁路开关：R0、J0

变频器带电初期，经过整流单元向直流母线充电，因为直流母线正负极之间并联有大容量基频滤波电解电容，充电时会产生大电流，所以在整流单元和基频滤波电解电容之间串联充电限流电阻，用来限制充电电流。当直流母线电压上升到额定值，充电回路的旁路电阻将闭合，将充电限流电阻短路。

（3）基频滤波电解电容：C1、C2；

经过D1、D2、D3、D4、D5、D6整流的直流是脉动波，必须利用C1、C2两端电压不能突变的特性，对直流母线进行滤波，使母线的电压平稳

（4）均压电阻：R1、R2

C1、C2制造工艺复杂，管压降难以达到均压，利用电阻实现均压

（5）高频滤波电容：C3

C1、C2电解电容内部有寄生的感抗，直流母线的高次谐波无法滤除，利用小容量C3电容来实现高次谐波滤波

（6）制动单元（可选件）：RB、G7

当变频器使用在起重设备中，要加入制动单元，目的是在对设备进行制动时，电机处于发电状态，会造成直流母线过压、甚至伴随变频器过流。这时可利用制动单元，将直流母线的能量释放，以此降低母线电压，同时提供较大的制动力矩，是设备迅速停止。

（7）逆变模块（IGBT管）：G1、G2、G3、G4、G5、G6

通过控制G1、G2、G3、G4、G5、G6有次序的导通、关断，来控制变频器的输出电压和频率，以此控制电机的运行

（8）续流二极管：当G1、G2、G3、G4、G5、G6关断时，电机的定子线圈会产生很高的反电动势，通过续流二极管，为反电动势提供释放能量的通路
